赣榆体育公园方舱医院 改造方案设计

2020-10-197057

方案中心-奚凌晨  著


一、 项目概况

赣榆体育公园主体育馆座落于江苏省连云港市赣榆新城区赣榆体育公园内。体育公园用地规模约200亩,用地性质为文化娱乐用地/体育用地。



为应对突发公共卫生安全事件,提高城市的安全韧性,加强体育建筑的应对能力,现拟将体育公园改建为疫时活动板房隔离区,其中主体育馆改建为疫时方舱医院主收治区。


二、 设计理念

1、快速改造、功能切换。以“局部改造、快速切换”的设计理念,适度结合平时疫时功能,作为未来公共卫生事件突发时的应对预案,实现快速改造和功能转换。

2、设置灵活、成本可控的改造理念。开敞病床采用移动式、模块化、可重复利用的有顶的分隔小间,并面向护理通道敞开,每个隔间要设独立的排风系统。

3、能流线清晰明确,保证医疗流线通畅,满足传染与非传染分流,人流与物流的分离,病患流线与医护流线的区分。运用现代医院建筑设计理念,做到功能合理、流线便捷、布局紧凑、使用方便、高效节能。



三、 交通组织

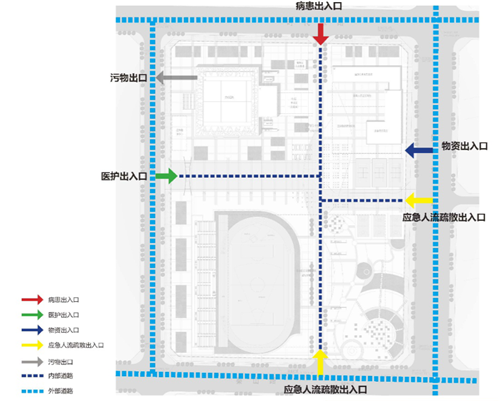

赣榆县体育公园方舱医院充分利用公园现有场地条件,疫时共设置6个出入口,其中西侧南京路主出入口设置为医护出入口,南侧前宫路道路入口设置为应急人流出入口、东侧二十一世纪大道主出入口设置为应急人流出入口、二十一世纪大道靠近羽毛球场北侧设置为物资出入口、北侧公园路道路入口设置为病患出入口,西侧南京路比邻西北角就近开设污物出口。通过各出入口的分设管理、组织梳理各人流、物流,做到洁污分流、 避免交叉感染,满足疫时隔离区和方舱医院的防治需求。



四、 功能分区

赣榆县体育公园方舱医院充分利用基地南侧体育场及东侧内部道路与空旷广场空间设置7000人隔离观察区,疫时均采用临时板房建设。配套2800人隔离观察区设置4组临时卫生间(共60个,每组卫生间配设15个厕位)。赣榆县体育公园主体育馆区改造为应急医疗收治区,设置床位数200张(其中轻症区184床、临时重症区16床)。靠近主体育馆西南侧比邻南京路路口位置设置应急指挥中心,方便疫时医务人员进入院区后的集中调度。贴临主体育馆东侧设置急救车停放区,方便急救病人快速进入主收治区进行治疗。配套主体育馆应急医疗病房设置预检(约80平米)及临时卫生间(30个,共两组,每组15个厕位)。比邻急救车停放区北侧设置地埋式污水处理站,全面收集处理疫情医院产生的污水。原全民健身中心的游泳馆、羽毛球馆为急物资用房,原全民健身中心的办公区、商铺区等为辅助人员休息用房,并利用临时施工围挡(长约200米)划分为应急物资存放场地与辅助人员休息用房。



五、 改造内容及改造程序

改造内容主要包括主体育馆的改造、临时围挡设置、临时卫生间设置、污水处理站设置、临时预检、临时隔离观察区活动板房的设置等几部分内容。


主体育馆作为疫时方舱医院主收治区是此次改造的重点,改造后形成清洁区(医务人员生活区、物资储备发放区)、半污染区(治疗准备区)、污染区(轻症病区、重症病区、综合治疗区),三区分区明确,并通过一组通过式更衣,实现医务人员在清洁区与半污染区的往返过渡,一组通过式穿衣,实现医务人员从半污染区到污染区的过渡,以及一组通过式脱衣,实现医务人员从污染区回到半污染区的过渡。具体改造内容包括以下内容:


一层平面:

1、 将原一层健身用房改造为医生生活区。医生生活区包含男更、女更、办公室、就餐功能,满足医务人员的普通办公生活空间需求。

2、 将乙队队员休息更衣室、兴奋剂检验室、医疗室变更为医务人员休息室,满足疫情期间医务人员的就近轮班休息需求。

3、 将值班室、休息室改为女厕、淋浴,保留原有乙队专用浴室及卫生间设置为男厕、男卫,满足医务人员轮班休息的配套需求。

4、 将贵宾入口门厅、驾驶员休息室、部分健身用房设置为通过式更衣区,实现医务人员从办公生活区到半污染治疗区的穿脱更衣过渡。

5、 将裁判员休息室、甲队队员休息更衣室、甲队教练领队休息室、走廊及部分健身用房改造为治疗室、医疗器械存放间、女卫生间、库房、污洗室、处置室,满足半污染治疗准备区的功能要求。

6、 将检录处、库房、部分走道改造为半污染区到病区的二次通过式更衣区,实现穿着防护服、经过风淋进入污染病区的防疫流线要求。

7、 将北侧主入口门厅改造为综合治疗区,共有诊室6间。

8、 将南侧主入口门厅改造为物资库及物资发放区域。

9、 将电视转播机房和库房改造为重症监护区,共有重症监护病床16床。

10、 将比赛场地和练习场地改为两组轻症病区,共设置床位184床。

11、 将部分库房改造为设备机房,满足方舱医院的正常运转的机电配套要求。



二层平面:

1、 封堵四跨体育用房上空楼板、改造体育运用用房分别设置为疫情指挥部与会议室。

2、 将西侧主入口门厅、储藏间改造为医务人员更衣室及媒体发布室,满足疫时领导、医务人员、相关媒体对疫情状况的通报、采访、直播需求。

3、 根据机电配合需求,将电视摄像间、新闻采访间、灯控室、管理用房等局部空间改造为设备用房。



改造程序分为两个阶段:

第一阶段的改造在确保体育馆的正常运转下能够快速切换到疫时方舱医院的治疗功能。具体改造内容包括:将原一层的健身用房中局部增加更衣淋浴室;原新闻采访室改为女卫生间使用。二层的部分体育运动用房上空及走廊上空增加结构楼板,确保方舱医院疫时运行的机电设备改造。主体育馆东侧比邻位置的临时卫生间、配套2800人隔离观察区卫生间污水收集、处理的管道预埋与铺设。污水处理池的建设。

第二阶段的改造内容为体育公园主体育馆方舱医院改造项目中第一阶段改造剩余全部内容。如活动板房分隔、临时部分用房封堵、排风设备增加等可以快速施工完成的部分,以及临时板房、临时卫生间等设置工程。确保疫情期间方舱医院可以快速投入运营使用。



六、 现阶段方舱医院工作安排

1、 污染区医务人员产生的污水、污物必须单独收集,集中消毒处置,不能排入城市污水管道。室外临时搭建的卫生间污水也必须单独收集,集中消毒处理。需要建设可处理气溶胶的二级生化污水处理池和临时搭建卫生间的管沟工程。

2、 一层分为清洁区、半污染区、污染区等区域,需要通过更衣、淋浴、卫生间等用房,在疫情时期尽量利用原有卫生间等,由于分区过多,需要增加卫生间,需要现阶段完成。

3、 二层体育运动用房上空需要增加结构楼板,以应对疫情期快速改造的需要。包括部分用房为指挥部等使用,部分用房为排风设备预留空间。

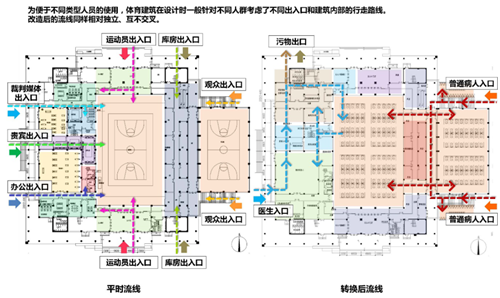

七、 方舱医院主收治区通过式防疫流线设计

1、医务人员从清洁区进入污染区流线一共进行了三次更衣。第一次为医务人员进入医务人员生活区更衣室,更换工作服后在生活区内办公、就餐、休息。第二次为医务人员从清洁区到治疗准备区(半污染区)的通过式更衣换鞋,细分为一次换鞋、淋浴更衣(穿手术服)、二次换鞋,然后进入治疗准备区(半污染区)。第三次更衣为从半污染区进入污染区(轻症病区、重症病区、综合治疗区)的通过式更衣,细分为初更穿隔离服、穿防护服、辅助及风淋,然后进入轻症病区、重症病区、综合治疗区等污染区。

2、 医务人员从污染区进入清洁区也进行了三次更衣。第一次为医务人员从污染区进入治疗准备区(半污染区)的通过式更衣,细分为洗手、二脱防护服、一脱隔离服、缓冲,然后进入治疗准备区(半污染区)的通过式更衣。第二次更衣为从半污染区回到清洁区的通过式更衣,细分为二次换鞋,淋浴更衣(脱手术服)、一次更衣,然后回到医务人员生活区。第三次更衣为从清洁区离开医院,在医务人员生活区更衣间换回生活服装后离院。



八、 卫生、环保、安保设计

1、空调机房等噪声较大的设备用房,内墙作吸声处理,门窗采用隔音处理。

2、医用垃圾采用集中收集送到院内垃圾间。

3、所有墙体采用满足防火时限要求的快速拼装式、可回收轻质隔墙。

4、室内装修材料符合《民用建筑工程室内环境污染控制规范》要求。

7、分类处理生活垃圾和医疗废弃物,并分类运出。
