浅谈青浦公共卫生中心“海绵城市”设计

2021-09-232304

给排水所-邱娟飞


随着城市建设的的发展,城市硬地面积飞速扩大,需要城市面临内涝频发、径流污染、雨水资源大量流失、生态环境破坏等诸多问题。“海绵城市”能够系统解决城市水安全、水资源、水环境问题,减少省事洪涝灾害,缓解城市水资源短缺等问题。通过下雨时吸水、蓄水、渗水、净水,需要时将蓄存的水释放,可实现自然积存、自然渗透、自然净化。

年径流总量控制率概念示意图

青浦公共卫生中心,项目汇水面积:18308㎡;地面绿地5104㎡;建筑屋面面积5974㎡。参照上海市海绵城市建设技术导则,年径流总量控制率取75%;年径流污染控制率取40%;透水铺装面积比例占硬质铺装总面积的50%以上。


青浦公共卫生中心鸟瞰图

本项目海绵城市设计主要通过绿地、透水材料、雨水回收来消减雨水径流和径流污染,落实《海绵城市建设技术指南-低影响开发雨水系统构建》(试行)中提出的雨水渗、滞、蓄、净、用、排等低影响开发设施中的渗、滞方面,充分利用渗透和绿地技术,从源头减少径流。


《上海市海绵城市建设技术导则》中所给出的设计降雨量与上海市年径流总量控制率标准的对应关系表可得,此项目的设计降雨量取值为22.2mm。目标调蓄容积为270m³。本案中雨水回收设计调蓄容积124m³,生物滞留设施蓄水容积(m³)为136 m³(雨水花园、绿地总容积),满足目标调蓄容积,该设计满足75%年径流总量控制率要求。


上海市年径流总量控制率与海绵城市设计降雨量的对应关系表

海绵城市设计技术措施:


1、屋面:采用有组织排水,汇集屋面雨水;屋面径流的雨水引入建筑周围雨水管网设施排至雨水调蓄池进行收集回用。


2、绿地:充分利用区内绿地入渗雨水,有条件的部分设计为下凹绿地、雨水花园等。绿地标高低于路面,并采取平道牙或豁口道牙,使雨水可以顺利流入绿地。


3、道路广场:园区内道路广场室外活动场地等坡向绿地或雨水管网设施,使雨水能够自流进入绿地入渗,多余的部分通过雨水管网流向蓄水池进行调蓄。人行道、广场、各类停车位及室外活动场所等区域采用部分可渗透材料(透水砖、透水混凝土等),来增加雨水下渗降低径流系数,控制降雨的峰值流量。透水铺装占总硬化铺装面积的比例不低于50%。

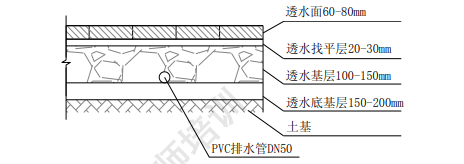

透水砖铺装典型构造


4、排水系统:优化区内排水系统设计,通过径流系数分析和雨水综合利用后核算排水系统设计。雨水口尽量采用截污挂篮等污染物去除设施,控制径流污染。


5、雨水回用系统:在雨水管网末端建设雨水回用系统,收集规划面积内降雨径流,雨水经过滤净化后回用于绿化浇灌及道路广场冲洗等。该项目需要达到75%径流总量控制率的雨水控制总量约为260 m³。在管网的其中一支末端设置有效容积为150m³调蓄池,有效调蓄容积为124m³,另外26m³用于净化利用,此水池兼顾调蓄和回用功能。


雨水回用系统示意图
